Правила подбора крепежа для фасада ДС-2

709
0
19 Марта, 2024

Фасадный дюбель ДС-2 производства Бийского Завода Стеклопластиков.

Анкер ДС-2 "Бийск" предназначен для крепления теплоизолирующих материалов толщиной от 50 мм к стенам зданий из бетона, кирпича и других материалов, в том числе в фасадных системах с воздушным зазором и защитно-декоративным штукатурным слоем.

преимущества ФАСАДНого ДЮБЕЛя от бзс:

низкая теплопроводность;
срок эксплуатации более 50 лет;
самая высокая прочность в классе;
удобство монтажа;
высокое качество изделий;
широкий размерный ряд.

Отличительная особенность фасадного дюбеля ДС-2 - его универсальность, т.е. возможность подобрать размер дюбеля под любую толщину теплоизоляции.

ФАСАДНЫЙ ДЮБЕЛЬ Состоит из следующих Элементов:

1. ТАРЕЛЬЧАТЫЙ ЭЛЕМЕНТ (ТЭ)

Тарельчатый элемент ТЭ60 имеет диаметр 60 мм. Отверстие под распорный элемент диаметром 5,5 мм.

2. РАСШИРИТЕЛЬНАЯ ШАЙБА (Ш-100)

Применяется в комплекте с тарельчатым элементом для крепления теплоизоляционного слоя материалов с большой деформативностью. Диаметр расширительной шайбы 100 мм.

3. СТЕКЛОПЛАСТИКОВЫЙ РАСПОРНЫЙ ЭЛЕМЕНТ (РЭ)

Обладает низким коэффициентом теплопроводности и коррозийной стойкостью. Диаметр распорного элемента 5,5 мм. Может быть изготовлен на заказ любой длины с шагом в 10 мм

4. АНКЕРНЫЙ ЭЛЕМЕНТ (АЭ50)

Диаметр анкерного элемента 10 мм. Анкерный элемент с рабочей длиной 50 мм рекомендуется для установки в стены из полнотелого кирпича, тяжелых бетонов. Также в зависимости от вида основания применяются анкерные элементы длиной 80 и 100 мм.

ВЫБОР ДЛИНЫ АНКЕРНОГО ЭЛЕМЕНТА:

1. АНКЕРНАЯ ЗОНА ДЛИНОЙ 50 ММ

Рекомендуется для установки в стены из материалов с маркой не менее М50 (полнотельный кирпич, тяжелый бетон и т.д.).

2. АНКЕРНАЯ ЗОНА ДЛИНОЙ 80 ММ

Рекомендуется для установки в стены из пустотелых кирпичей и блоков.

3. АНКЕРНАЯ ЗОНА ДЛИНОЙ 100 ММ

Рекомендуется для установки в стены из малопрочных стеновых материалов (пенобетон, газобетон)

РАСЧЕТ ДЛИНЫ Распорного Элемента:

Длина распорного элемента L определяется как сумма длины анкерного элемента (50, 80, 100 мм) и толщины слоя утеплителя t.

ПОРЯДОК УСТАНОВКИ ФАСАДНОГО АНКЕРА ДС-2 ПРОИЗВОДСТВА БЗС:

1. Через слой утеплителя в стене сверлят отверстие диаметром 10 мм (+0,4 мм).

Глубина отверстия в несущей стене должна быть:
60 - 70 мм - для анкерного элемента - 50 мм,90 - 100 мм - для анкерного элемента - 80 мм,110 - 120 мм - для анкерного элемента - 100 мм.

2. Анкер вставляют в полученное отверстие, при этом анкерный и тарельчатый элементы должны быть надеты на стеклопластиковый стержень.

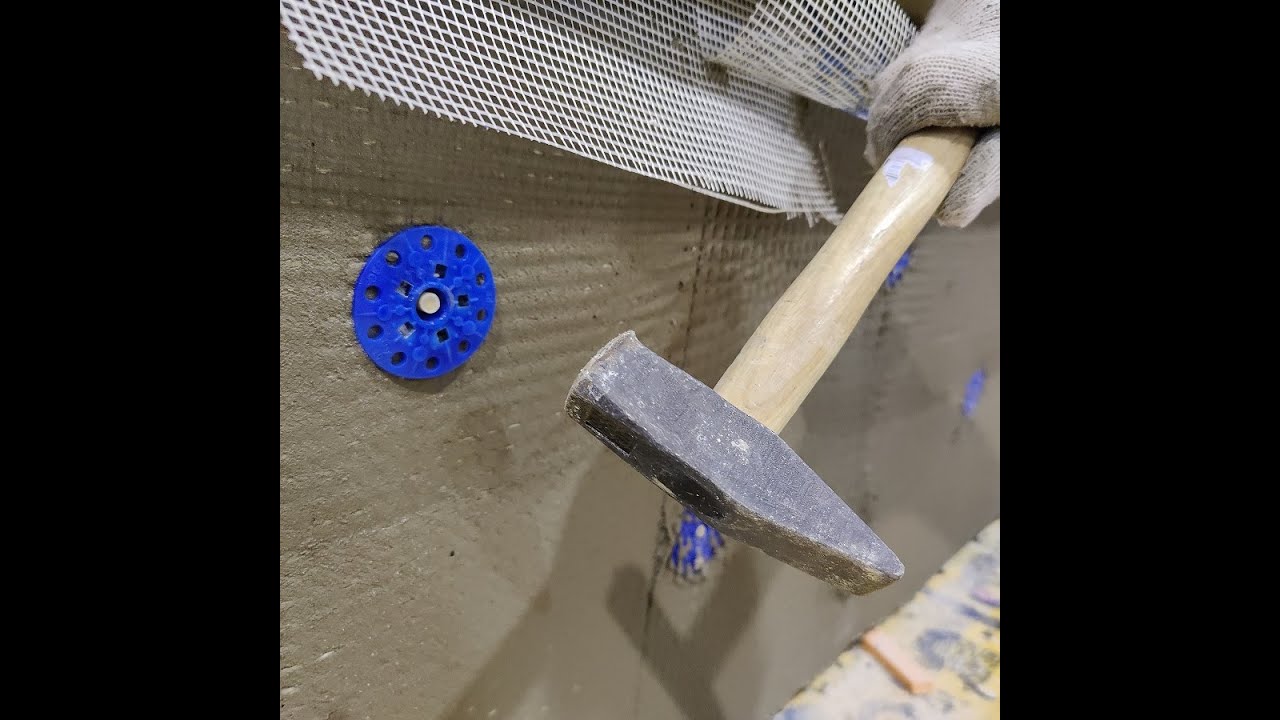

3. Выступающую часть распорного элемента забивают молотком до погружения тарельчатого элемента до уровня утеплителя.

В видео показаны проверки на прочность фасадного крепежа

Применение анкеров «Бийск» обеспечивает существенное повышение коэффициента теплотехнической однородности фасадной системы и снижение толщины слоя утеплителя, необходимого для выполнения нормативных требований по тепловой защите (Научно-технический отчет НИИСФ г. Москва; заключение института теплофизики СО РАН, г. Новосибирска).
